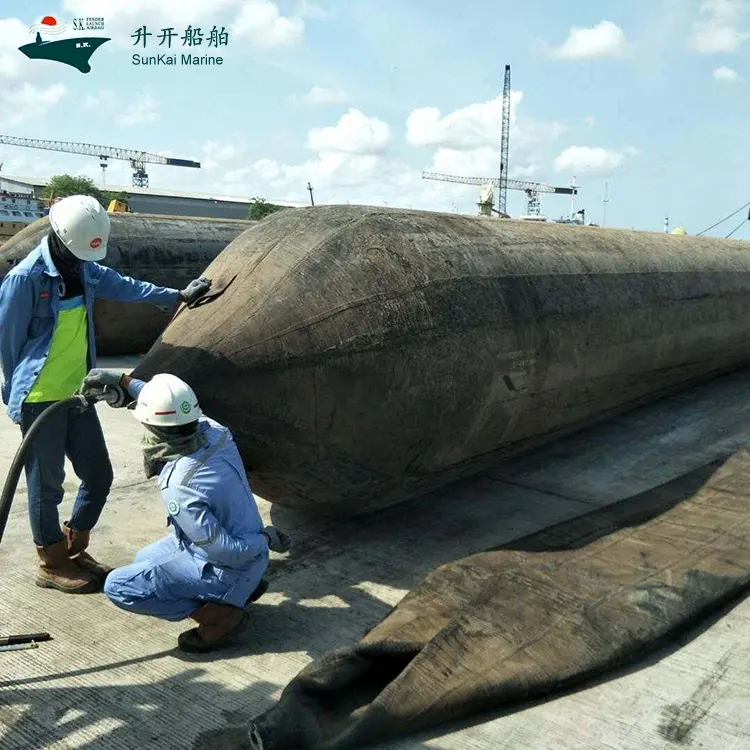

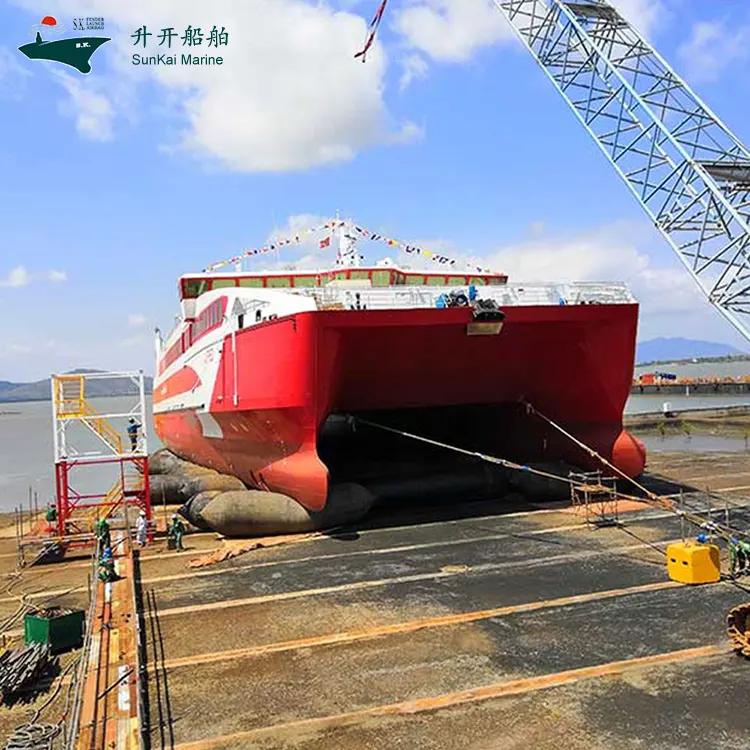

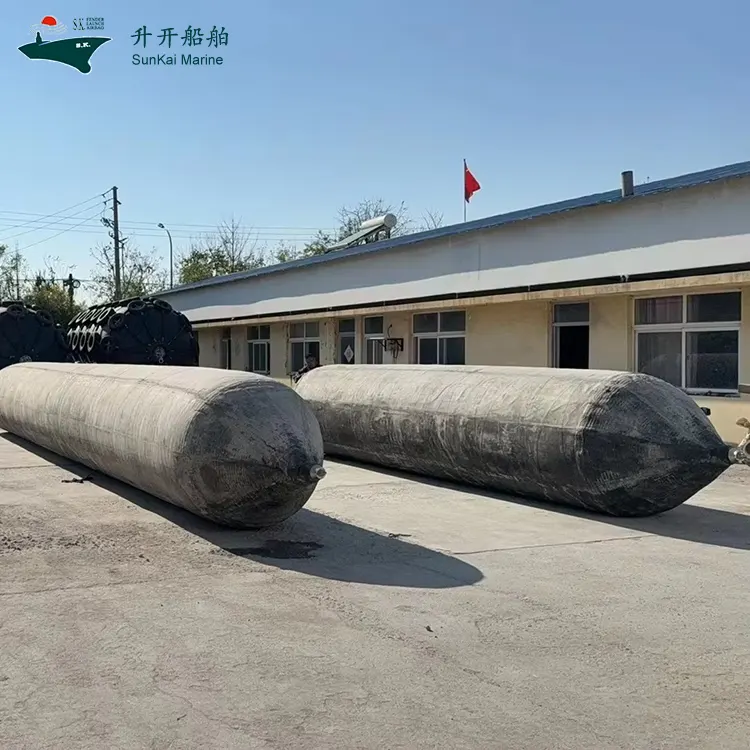

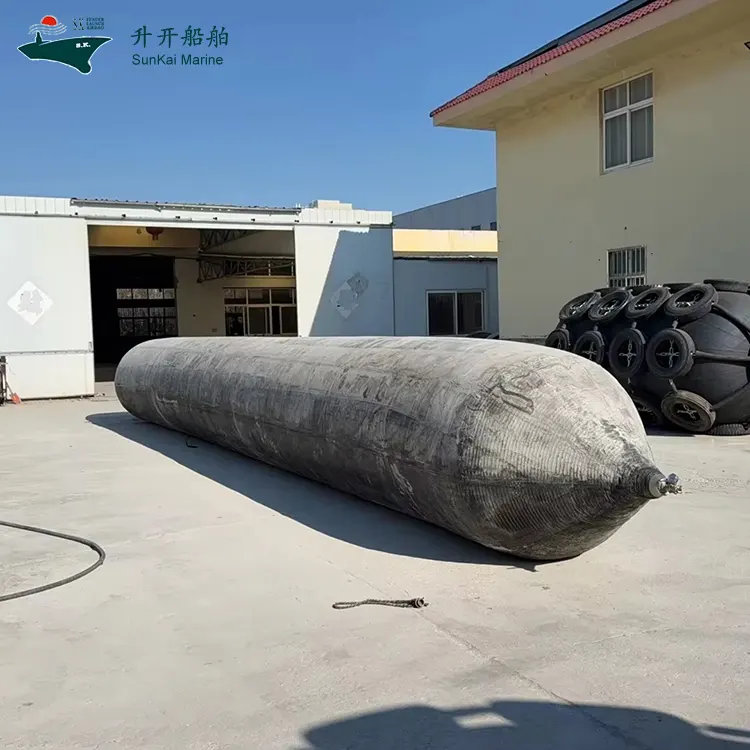

शिप रिपेयर इन्फ्लैटेबल एयरबैग उच्च शक्ति वाले रबर और सिंथेटिक टायर कॉर्ड से बना एक बेलनाकार लचीला भार वहन करने वाला उपकरण है, जो काम करने वाले माध्यम के रूप में संपीड़ित हवा का उपयोग करता है। फुलाए जाने पर, यह एक कठोर सिलेंडर बनाता है जो जहाज के पतवार और जमीन के बीच कम-घर्षण रोलिंग समर्थन बनाता है, जिससे जहाज लॉन्चिंग, हॉल-आउट, स्थानांतरण, डॉकिंग और बर्थिंग संचालन सक्षम हो जाता है।
गुरुत्वाकर्षण स्लिपवे, फ्लोटिंग ड्राई डॉक और क्रेन लिफ्टिंग जैसे पारंपरिक पोत लॉन्चिंग तरीकों की तुलना में, इस उत्पाद को न्यूनतम बुनियादी ढांचे की आवश्यकता होती है, परिचालन लचीलापन प्रदान करता है, सुरक्षा और नियंत्रणीयता सुनिश्चित करता है, और पुन: प्रयोज्य है। यह दुनिया भर में छोटे और मध्यम आकार के शिपयार्ड और जहाज मरम्मत उद्यमों के लिए पसंदीदा उपकरण बन गया है।
इस उत्पाद श्रृंखला की मुख्य विशिष्टताएँ. अनुरोध पर अन्य आकारों को अनुकूलित किया जा सकता है।
|
नमूना |
व्यास(एम) |
Init.प्रेस(kPa) |
रेटेड प्रेस (केपीए) |
क्षमता(kN/m) |
न्यूनतम विस्फोट (केपीए) |
|
YB-3 |
0.8 |
25 |
130 |
114 |
390 |
|
वाईबी-4 |
1.0 |
18 |
100 |
110 |
300 |
|
YB-5 |
1.2 |
15 |
85 |
112 |
260 |
|
वाईबी-6 |
1.5 |
13 |
70 |
115 |
210 |
|
वाईबी-7 |
1.8 |
16 |
90 |
178 |
270 |
|
वाईबी-8 |
2.0 |
14 |
80 |
185 |
240 |
|
वाईबी-9 |
2.5 |
10 |
60 |
200 |
180 |
लचीला भारोत्तोलन: विभिन्न प्रकार के जहाजों और परिचालन स्थितियों के अनुकूल मुद्रास्फीति दबाव को समायोजित करके भार-वहन ऊंचाई और कठोरता को सटीक रूप से नियंत्रित करें।
कम बुनियादी ढांचे पर निर्भरता: महंगे ड्राई डॉक या स्लिपवे की कोई आवश्यकता नहीं; केवल समतल जमीन या किनारे की ढलान की आवश्यकता है, विशेष रूप से छोटे और मध्यम आकार के शिपयार्ड और अस्थायी कार्य स्थलों के लिए उपयुक्त।
उच्च परिचालन दक्षता: तैयारी से लेकर लॉन्चिंग/हॉल-आउट के पूरा होने तक आम तौर पर केवल कुछ घंटे लगते हैं, जो पारंपरिक ड्राई डॉक संचालन की तुलना में बहुत तेज है, जिससे जहाज की मरम्मत और निर्माण चक्र काफी छोटा हो जाता है।
सुरक्षा बफरिंग प्रदर्शन: रबर एयरबैग उत्कृष्ट लोचदार बफरिंग क्षमता प्रदान करते हैं, संचालन के दौरान प्रभाव और कंपन को प्रभावी ढंग से अवशोषित करते हैं, पतवार संरचना को क्षति से बचाते हैं।
उत्कृष्ट अर्थव्यवस्था: 200-300 चक्रों के लिए पुन: प्रयोज्य, एकल-उपयोग की लागत ड्राई डॉक किराये या स्लिपवे रखरखाव की तुलना में बहुत कम है, जिससे जहाज की मरम्मत और निर्माण के लिए बुनियादी ढांचे की लागत में काफी कमी आती है।
मजबूत पर्यावरणीय अनुकूलनशीलता: समुद्र तट, अंतर्देशीय नदियों और झीलों सहित विभिन्न जल वातावरणों में उपयोग करने योग्य, तलछट, चट्टान और कंक्रीट जैसी विभिन्न जमीनी स्थितियों के अनुकूल।
1. ऑपरेटिंग दबाव को सख्ती से नियंत्रित करें; उत्पाद नेमप्लेट पर अंकित रेटेड कार्यशील दबाव से अधिक कभी न लें, क्योंकि अधिक दबाव के कारण एयरबैग फट सकता है।
2. एयरबैग के संपर्क में आने वाली जमीन और पतवार की सतह रबर की त्वचा को छेदने से रोकने के लिए तेज उभरी हुई वस्तुओं जैसे सरिया के सिरे, कुचले हुए पत्थर या गड़गड़ाहट से मुक्त होनी चाहिए।
3. एयरबैग की लंबाई की दिशा में मोड़ने से बचें, क्योंकि मोड़ने से असमान कॉर्ड तनाव होता है और भार क्षमता और सेवा जीवन कम हो जाता है।
4. मुद्रास्फीति के बाद, संकेंद्रित भार प्रभावों से बचें; जहाजों को उठाते समय, अलग-अलग एयरबैग को अत्यधिक संकेंद्रित भार का सामना करने से रोकने के लिए समान रूप से बल लगाएं।
5. मुद्रास्फीति धीमी और एक समान होनी चाहिए; झुकने और फिसलने से बचने के लिए स्थिर पतवार उठाने को सुनिश्चित करने के लिए कई एयरबैग को बारी-बारी से फुलाया जाना चाहिए।
6. उपयोग से पहले, खरोंच, उभार, प्रदूषण के लिए एयरबैग की उपस्थिति का निरीक्षण करें और सुरक्षा के लिए धातु वाल्व की जांच करें; समस्याओं का तुरंत समाधान करें या बदलें।
7. समुद्री जल या कीचड़ भरे वातावरण में उपयोग के बाद, नमक और तलछट को हटाने, जंग और घर्षण को रोकने के लिए एयरबैग की सतह को तुरंत साफ पानी से धोएं।
8. ताप स्रोतों, खुली लपटों, एसिड, क्षार, तेल और कार्बनिक विलायकों से दूर रखें; सीधी धूप और लंबे समय तक यूवी जोखिम से बचें।
समुद्री एयरबैग के व्यावहारिक उपयोग में, निम्नलिखित गलत संचालन से सुरक्षा खतरे या उत्पाद क्षति हो सकती है। कृपया इनसे बचें:
एक्स त्रुटि: अतिदबाव मुद्रास्फीति
जांचें: सही: प्रति उत्पाद नेमप्लेट और परिचालन योजना को सख्ती से फुलाएं; निगरानी के लिए कैलिब्रेटेड दबाव गेज का उपयोग करें; चरणों में फुलाएँ, यह सुनिश्चित करते हुए कि प्रत्येक एयरबैग का दबाव विचलन +/-10% से अधिक न हो।
एक्स त्रुटि: जमीन पर नुकीली वस्तुएं साफ नहीं हुईं
जांचें: सही: संचालन से पहले स्लिपवे और रैंप से कुचल पत्थर, सरिया के सिरे, धातु के टुकड़े और अन्य तेज वस्तुओं को अच्छी तरह से साफ करें; यदि आवश्यक हो तो सुरक्षा के लिए रबर मैट या स्टील प्लेट बिछाएं।
एक्स त्रुटि: अपर्याप्त एयरबैग मात्रा
जांचें: सही: जहाज के वजन और एकल-एयरबैग क्षमता के आधार पर आवश्यक मात्रा की सटीक गणना करें, यह सुनिश्चित करते हुए कि प्रत्येक एयरबैग पर वास्तविक भार रेटेड मूल्य के 70% से अधिक नहीं है, साथ ही 1-2 स्टैंडबाय इकाइयां भी हैं।
एक्स त्रुटि: अत्यधिक कर्षण गति
जांचें: सही: 3-5 मीटर प्रति मिनट के भीतर पोत की गति को नियंत्रित करें; स्थानीय ओवरलोडिंग या जड़त्वीय प्रभाव के कारण एयरबैग को फिसलने से रोकने के लिए अचानक रुकने और शुरू करने से बचें।
एक्स त्रुटि: उपयोग के बाद सफाई के बिना भंडारण
जांचें: सही: प्रत्येक उपयोग के बाद साफ पानी से अच्छी तरह से धोएं, सुखाएं और टैल्कम पाउडर लगाएं, कम दबाव में भंडारण करें, तलछट के घर्षण और नमक के क्षरण से बचें।
एक्स त्रुटि: आवधिक निरीक्षण की उपेक्षा
Check: Correct: Establish airbag usage log; inspect appearance before and after each use; perform airtightness test every 3 months; वार्षिक रूप से व्यापक प्रदर्शन निरीक्षण करें।
एक्स त्रुटि: तेज वस्तुओं से हवा निकालना
जांचें: सही: वाल्व फिटिंग के माध्यम से धीरे-धीरे डिफ्लेट करें; अपस्फीति के लिए छेद करने के लिए कभी भी चाकू या तेज वस्तुओं का उपयोग न करें, क्योंकि इससे अपूरणीय क्षति हो सकती है।
पैकेजिंग विधि:
निरीक्षण पास करने के बाद, उत्पाद निम्नलिखित पैकेजिंग प्रसंस्करण से गुजरते हैं:
· बेलनाकार आकार बनाए रखने और तह विरूपण को रोकने के लिए लगभग 0.02MPa कम दबाव वाली हवा के साथ आंतरिक भाग को फुलाएं।
· रबर चिपकने से रोकने के लिए बाहरी सतह पर समान रूप से टैल्कम पाउडर लगाएं।
· पारगमन के दौरान नमी और संदूषण को रोकने के लिए पूरी तरह से मोटे वाटरप्रूफ बुने हुए कपड़े या पीवीसी वाटरप्रूफ झिल्ली से लपेटें।
· टकराव से होने वाले नुकसान से सुरक्षा के लिए धातु के वाल्वों और वाल्व घटकों को व्यक्तिगत रूप से बबल फिल्म से लपेटें।
· मात्रा और आयाम के आधार पर, लकड़ी के फूस निर्धारण या थोक कंटेनर शिपिंग चुनें।
शिपिंग एवं डिलिवरी:
मानक मॉडल ऑर्डर पुष्टि के बाद 7-15 दिनों के भीतर भेज दिए जाते हैं; कस्टम मॉडल 15-30 दिनों के भीतर भेज दिए जाते हैं। कारखाने में पेशेवर रसद के माध्यम से घरेलू डिलीवरी; अंतर्राष्ट्रीय शिपिंग पूर्ण-कंटेनर/एलसीएल समुद्री माल ढुलाई या त्वरित हवाई माल ढुलाई के माध्यम से उपलब्ध है। प्रत्येक शिपमेंट में उत्पाद प्रमाणपत्र, निरीक्षण रिपोर्ट, उपयोगकर्ता मैनुअल और रखरखाव गाइड शामिल हैं।
Q1: जहाज़ को बाहर ले जाने के लिए एयरबैग की व्यवस्था कैसे करें?
ए1: एयरबैग को पतवार की धुरी के लंबवत रखें, जहाज की लंबाई के साथ हर 3-5 मीटर की दूरी पर रखें। पहले जहाज को ऊपर उठाने के लिए लिफ्टिंग एयरबैग का उपयोग करें, फिर रोलिंग एयरबैग डालें, और मरम्मत क्षेत्र में जहाज को खींचने के लिए चरखी कर्षण का उपयोग करें। पोत स्तर बनाए रखें.
Q2: क्या एयरबैग लंबे समय तक जमीन पर जहाजों का समर्थन कर सकते हैं?
ए2: लंबे समय तक (30 दिनों से अधिक) एयरबैग समर्थन पर पूर्ण निर्भरता की अनुशंसा नहीं की जाती है। लंबे समय तक संपीड़न से रबर की थकान से बचने के लिए, पतवार के नीचे लकड़ी के ब्लॉक जैसे कठोर समर्थन स्थापित करें, केवल सहायक के रूप में एयरबैग के साथ।
Q3: क्या मरम्मत के दौरान एयरबैग फुलाए रहना चाहिए?
ए3: यदि जहाज एयरबैग द्वारा समर्थित है, तो फुलाए हुए स्थिति को बनाए रखें और नियमित रूप से दबाव की जांच करें। यदि कठोर समर्थन स्थापित किए गए हैं, तो एयरबैग को रखरखाव के लिए हटाया और हटाया जा सकता है। मरम्मत के बाद लॉन्च करने के लिए पुनः फुलाएँ।
Q4: मानक डिलीवरी में कौन से सहायक उपकरण शामिल हैं?
A4: मानक डिलीवरी में शामिल हैं: एयरबैग बॉडी, मेटल वाल्व और बॉल वाल्व असेंबली (पूर्व-स्थापित), दबाव गेज, मुद्रास्फीति नली (5 मीटर), उत्पाद प्रमाणपत्र, निरीक्षण रिपोर्ट, उपयोगकर्ता मैनुअल और रखरखाव गाइड।
