क़िंगदाओ सनकाई मरीन सप्लाईज़ कंपनी लिमिटेड ड्राई डॉक मरीन एयरबैग की आपूर्ति करती है, जो एक उच्च दबाव वाला बड़ा व्यास वाला एयरबैग है जो विशेष रूप से पारंपरिक डॉक गेट्स के लागत प्रभावी विकल्प के रूप में ड्राई डॉक पोत स्थानांतरण, अस्थायी सीलिंग और कुशल डॉकिंग/अनडॉकिंग संचालन के लिए डिज़ाइन किया गया है। हेवी-ड्यूटी मल्टी-लेयर कॉर्ड सुदृढीकरण के साथ आईएसओ 14409:2011 और सीबी/टी 3795 मानकों के अनुसार निर्मित, इन एयरबैग में आसान श्रृंखला कनेक्शन और त्वरित युग्मन के लिए विशेष अंत डिजाइन हैं। खरीद के लिए हमसे संपर्क करने के लिए प्रमुख शिपयार्ड और गोदी प्रबंधन प्राधिकरणों का स्वागत है।

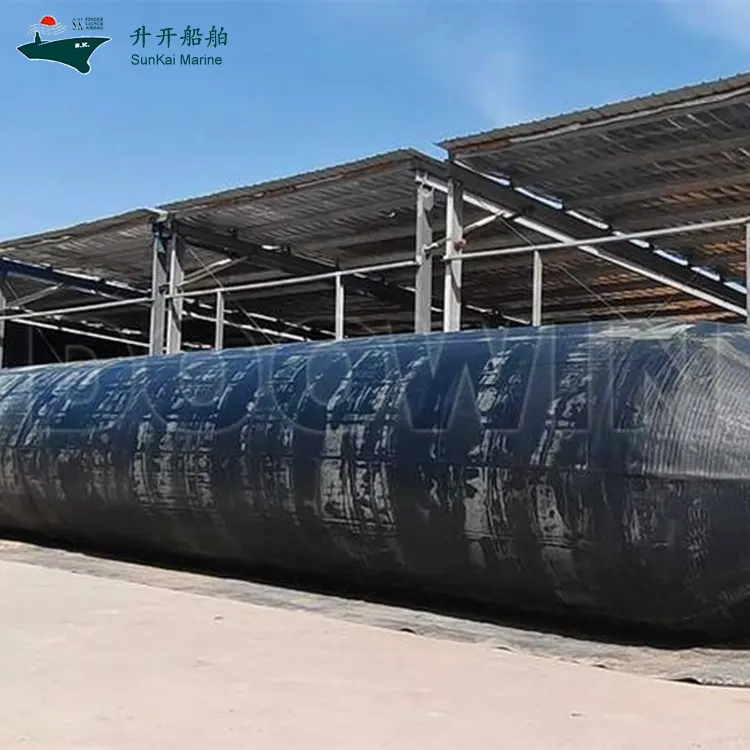

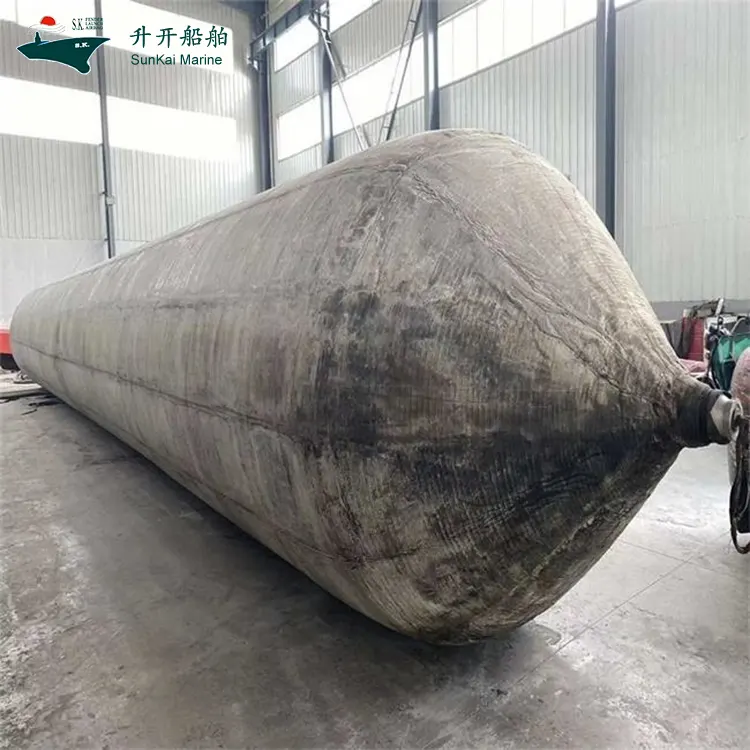

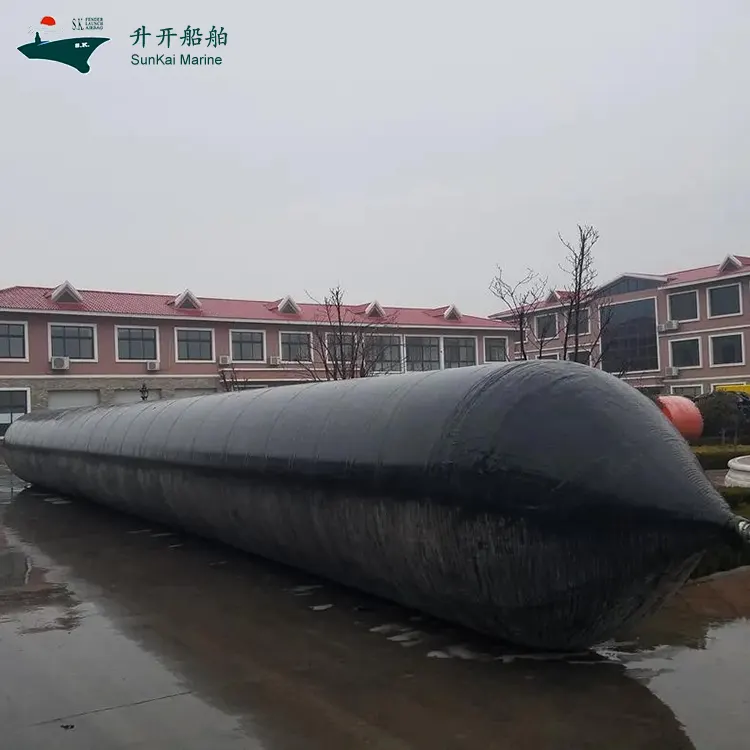

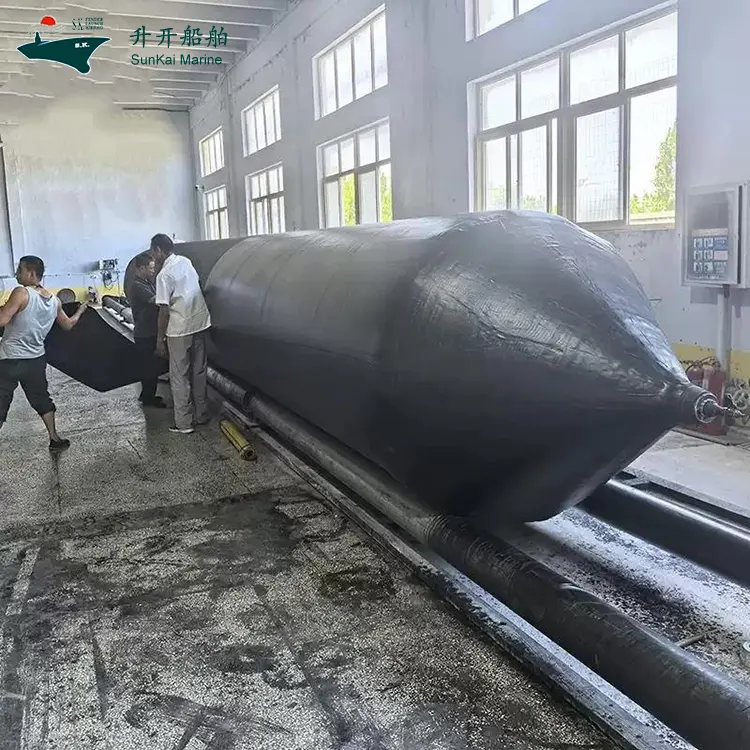

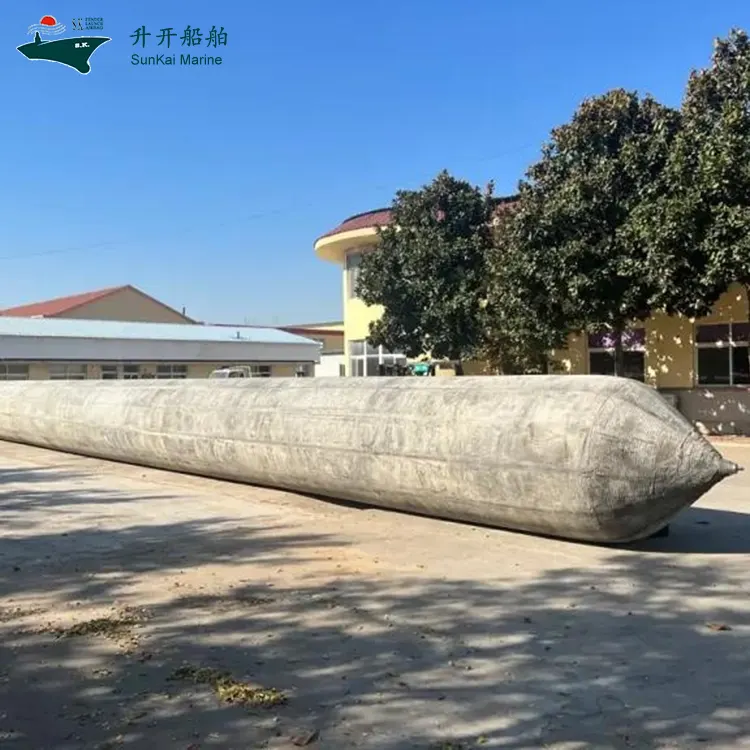

ड्राई डॉक मरीन एयरबैग उच्च शक्ति वाले रबर और सिंथेटिक टायर कॉर्ड से बना एक बेलनाकार लचीला भार वहन करने वाला उपकरण है, जो काम करने वाले माध्यम के रूप में संपीड़ित हवा का उपयोग करता है। फुलाए जाने पर, यह एक कठोर सिलेंडर बनाता है जो जहाज के पतवार और जमीन के बीच कम-घर्षण रोलिंग समर्थन बनाता है, जिससे जहाज लॉन्चिंग, हॉल-आउट, स्थानांतरण, डॉकिंग और बर्थिंग संचालन सक्षम हो जाता है।
गुरुत्वाकर्षण स्लिपवे, फ्लोटिंग ड्राई डॉक और क्रेन लिफ्टिंग जैसे पारंपरिक पोत लॉन्चिंग तरीकों की तुलना में, इस उत्पाद को न्यूनतम बुनियादी ढांचे की आवश्यकता होती है, परिचालन लचीलापन प्रदान करता है, सुरक्षा और नियंत्रणीयता सुनिश्चित करता है, और पुन: प्रयोज्य है। यह दुनिया भर में छोटे और मध्यम आकार के शिपयार्ड और जहाज मरम्मत उद्यमों के लिए पसंदीदा उपकरण बन गया है।
उच्च दबाव बड़ा व्यास: व्यास सीमा 1.5 मीटर-3.0 मीटर, रेटेड कामकाजी दबाव 0.15 एमपीए-0.25 एमपीए, प्रति यूनिट लंबाई भार क्षमता मानक एयरबैग से कहीं अधिक है, जो बड़े जहाज की आवश्यकताओं को पूरा करती है।
श्रृंखला कनेक्शन सक्षम: विशेष अंत धातु फिटिंग डिजाइन कई एयरबैग के अक्षीय श्रृंखला कनेक्शन का समर्थन करता है, जो प्रभावी समर्थन लंबाई को 50 मीटर से अधिक तक बढ़ाता है।
त्वरित युग्मन प्रणाली: समर्पित त्वरित कनेक्टर और समानांतर मुद्रास्फीति मैनिफोल्ड से सुसज्जित, कई एयरबैग एक समान दबाव के साथ एक साथ फुलाते हैं, जिससे परिचालन दक्षता में 60% सुधार होता है।
पारंपरिक डॉक गेट्स का विकल्प: ड्राई डॉक संचालन को सक्षम करने के लिए सीलिंग पर्दों के साथ मिलकर अस्थायी जल-अवरुद्ध संरचनाओं के रूप में काम कर सकता है, जिससे स्थायी डॉक गेट निर्माण और रखरखाव की लागत में काफी कमी आती है।
भारी घटक परिवहन: कैसॉन मूविंग, बड़े कंक्रीट घटक भूमि परिवहन, स्टील संरचना मॉड्यूल रोल-ऑन लोडिंग और अन्य भारी इंजीनियरिंग लॉजिस्टिक्स परिदृश्यों में व्यापक रूप से उपयोग किया जाता है।
मल्टी क्लासिफिकेशन सोसायटी प्रमाणन: सीसीएस, बीवी, एबीएस, एलआर, डीएनवी और अन्य प्रमुख अंतरराष्ट्रीय वर्गीकरण सोसायटी प्रमाणन सेवाएं उपलब्ध हैं, जो घरेलू और विदेशी शिपयार्ड और समुद्री इंजीनियरिंग परियोजनाओं की आवश्यकताओं को पूरा करती हैं।
इस उत्पाद श्रृंखला की मुख्य विशिष्टताएँ. अनुरोध पर अन्य आकारों को अनुकूलित किया जा सकता है।
|
नमूना |
व्यास(एम) |
Init.प्रेस(kPa) |
रेटेड प्रेस (केपीए) |
क्षमता(kN/m) |
न्यूनतम विस्फोट (केपीए) |
|
YB-3 |
0.8 |
25 |
130 |
114 |
390 |
|
वाईबी-4 |
1.0 |
18 |
100 |
110 |
300 |
|
YB-5 |
1.2 |
15 |
85 |
112 |
260 |
|
वाईबी-6 |
1.5 |
13 |
70 |
115 |
210 |
|
वाईबी-7 |
1.8 |
16 |
90 |
178 |
270 |
|
वाईबी-8 |
2.0 |
14 |
80 |
185 |
240 |
|
वाईबी-9 |
2.5 |
10 |
60 |
200 |
180 |
वेसल लॉन्चिंग: नए जहाजों को स्लिपवे से लॉन्च किया गया, जो 75,000 डीडब्ल्यूटी तक के जहाजों के लिए सिद्ध है।
जहाज़ को ढोना और मरम्मत करना: महंगे ड्राई डॉक बुनियादी ढांचे के बिना रखरखाव के लिए जहाजों को किनारे पर खींचा जाता है।
ड्राई डॉक संचालन: ड्राई डॉक से जहाज के प्रवेश और निकास में सहायता करना, पारंपरिक डॉक गेटों पर निर्भरता को कम करना।
समुद्री बचाव एवं बचाव: फंसे हुए या डूबे हुए जहाज को ठीक करने और आपातकालीन उठाने के लिए उछाल सहायता।
भारी संरचना स्थानांतरण: काइसन्स, बड़ी कंक्रीट संरचनाओं और भारी औद्योगिक घटकों का भूमि परिवहन।
अस्थायी बर्थिंग: निश्चित डॉक सुविधाओं के बिना पानी में अस्थायी बर्थिंग और मूरिंग समर्थन।
संरचनात्मक पैरामीटर:
· व्यास सीमा: 0.6 मीटर - 4.0 मीटर (मानक 0.8 मीटर-2.5 मीटर)
· प्रभावी लंबाई: 3 मी - 35 मी (मानक 6 मी - 22 मी)
· कुल लंबाई: प्रभावी लंबाई + पतला सिरा (लगभग 0.5-1.0 मीटर प्रति सिरा)
· कॉर्ड परतें: 3 - 20 परतें (मानक 4-10 परतें)
· बाहरी रबर की मोटाई: 2.0 मिमी - 3.0 मिमी
· भीतरी रबर की मोटाई: 1.5 मिमी - 2.0 मिमी
प्रदर्शन पैरामीटर्स:
· रेटेड कार्य दबाव: 0.05MPa - 0.25MPa (मॉडल और परतों के अनुसार)
· न्यूनतम बर्स्ट दबाव: >= रेटेड कार्यशील दबाव का 3 गुना
· सुरक्षा कारक: >=3.0 (प्रीमियम मॉडल >=4.5)
· वायुरोधी: 1 घंटे का दबाव ड्रॉप <= रेटेड दबाव पर 5%
·रोलिंग घर्षण गुणांक: <= 0.05
· ऑपरेटिंग तापमान रेंज: -25C से +60C
· सेवा जीवन: 5-8 वर्ष या 200-300 उपयोग चक्र
सामग्री पैरामीटर:
· बाहरी रबर तन्यता ताकत: >=18एमपीए
· ब्रेक के समय बाहरी रबर का बढ़ाव: >=400%
· बाहरी रबर कठोरता (तट ए): 60 +/- 5 डिग्री
·आंतरिक रबर वायु पारगम्यता: <= 2.0 x 10^-15 सेमी2/s.Pa
· कॉर्ड तोड़ने की ताकत: >= 205N/स्ट्रैंड
· कॉर्ड-टू-रबर आसंजन शक्ति: >= 8kN/m
क़िंगदाओ सनकाई समुद्री आपूर्ति कं, लिमिटेड समुद्री एयरबैग उत्पादों को निम्नलिखित अंतरराष्ट्रीय और घरेलू मानकों के अनुसार सख्ती से डिजाइन, निर्मित और निरीक्षण किया जाता है:
आईएसओ 14409:2011
जहाज और समुद्री प्रौद्योगिकी - जहाज लॉन्चिंग एयरबैग अंतरराष्ट्रीय मानक, शब्दावली, वर्गीकरण, सामग्री आयाम, परीक्षण विधियां, अंकन, पैकेजिंग, परिवहन और भंडारण आवश्यकताओं को निर्दिष्ट करते हैं।
आईएसओ 17682:2013
जहाज और समुद्री प्रौद्योगिकी - अंतरराष्ट्रीय मानक एयरबैग का उपयोग करते हुए जहाज लॉन्च करने की विधि, एयरबैग लॉन्चिंग संचालन के लिए तरीकों, गणनाओं और सुरक्षा आवश्यकताओं को निर्दिष्ट करना।
सीबी/टी 3795
चीन जहाज निर्माण उद्योग मानक - जहाज को ढोने और लॉन्च करने के लिए एयरबैग, उत्पाद वर्गीकरण, तकनीकी आवश्यकताओं, परीक्षण विधियों और निरीक्षण नियमों को निर्दिष्ट करता है।
जीबी/टी 33487-2017
चीन का राष्ट्रीय मानक - जहाज और समुद्री प्रौद्योगिकी - जहाज लॉन्चिंग एयरबैग, समकक्ष आईएसओ 14409 अंतर्राष्ट्रीय मानक को अपनाना।
आईएसओ 9001:2015
गुणवत्ता प्रबंधन प्रणाली प्रमाणन, कच्चे माल की खरीद से लेकर तैयार उत्पाद वितरण तक पूर्ण-प्रक्रिया गुणवत्ता नियंत्रण सुनिश्चित करना।
वर्गीकरण सोसायटी प्रमाणन
उत्पाद सीसीएस (चीन), बीवी (फ्रांस), एबीएस (यूएसए), एलआर (यूके), डीएनवी (नॉर्वे) और अन्य प्रमुख वर्गीकरण सोसायटी प्रमाणन सेवाओं के साथ उपलब्ध हैं।
Q1: ड्राई डॉक एयरबैग को मानक एयरबैग से क्या अलग करता है?
ए1: ड्राई डॉक एयरबैग को आमतौर पर बड़े जहाज डॉकिंग के लिए बड़े व्यास (1.5-3.0 मीटर) और उच्च कामकाजी दबाव की आवश्यकता होती है। कुछ में आसान श्रृंखला कनेक्शन और त्वरित युग्मन के लिए विशेष अंत डिज़ाइन की सुविधा है।
Q2: क्या एयरबैग ड्राई डॉक गेट की जगह ले सकते हैं?
ए2: अस्थायी या आपातकालीन परिदृश्यों में, बड़े इन्फ्लेटेबल एयरबैग अस्थायी जल-अवरुद्ध संरचनाओं के रूप में काम कर सकते हैं, लेकिन स्थायी डॉक गेट्स को पूरी तरह से प्रतिस्थापित नहीं कर सकते हैं। प्राथमिक भूमिका सूखी गोदी से जहाज के प्रवेश/निकास में सहायता करना है।
Q3: ड्राई डॉक संचालन के लिए कितने एयरबैग की आवश्यकता होती है?
ए3: आमतौर पर बड़े जहाज डॉकिंग के लिए 2-3 स्टैंडबाय इकाइयों के साथ, जहाज की लंबाई के साथ समान रूप से वितरित 10-30 एयरबैग की आवश्यकता होती है। परिचालन योजना के आधार पर पेशेवर इंजीनियरों द्वारा विशिष्ट मात्रा निर्धारित की जानी चाहिए।
Q4: क्या प्रमाणपत्र और वारंटी प्रदान की जाती हैं?
ए4: आईएसओ 14409:2011 के अनुसार निर्मित, आईएसओ 9001 प्रमाणित। वर्गीकरण सोसायटी प्रमाणपत्र उपलब्ध हैं (सीसीएस, बीवी, एबीएस, एलआर, डीएनवी)। वारंटी: विनिर्माण गुणवत्ता संबंधी समस्याओं के लिए मुफ्त मरम्मत/प्रतिस्थापन के साथ 24 महीने, साथ ही आजीवन तकनीकी सहायता।
